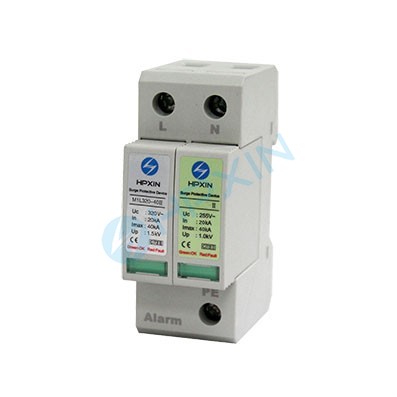

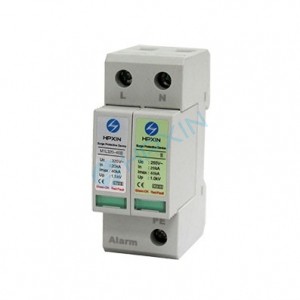

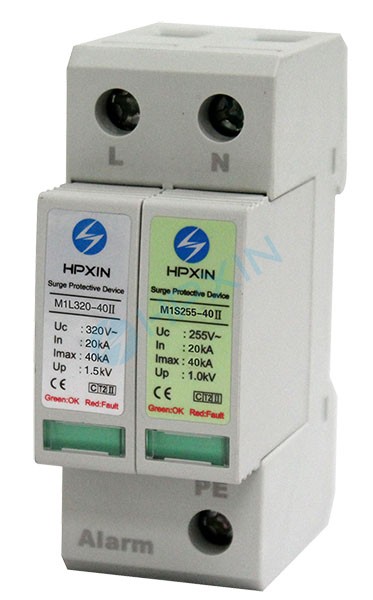

M1L320-40II(1P+N)
電源防雷模塊 （II類-8/20μs）
一、產品描述
該浪涌保護器內置過熱過流保護功能，可為低壓供配電系統提供C級（Ⅱ級分類試驗）防雷保護。采用35毫米DIN導軌安裝方式，模塊可獨立更換，便于安裝及維護，帶有遙信告警接口（干接點），便于遠程監控電涌保護器狀態。
二、產品特點
1、泄放能力強
2、內置多路過流斷路保護
3、一體化設計
4、失效指示
5、泄流更均勻
6、抗環境能力強
7、內置多路過熱斷路保護
技術參數：
項目 | 技術參數 |
產品型號 | M1L320-40Ⅱ(1P+N) |
訂貨型號 | M1L320-40Ⅱ(1P+N) |
額定電壓Un | 230VAC |
最大持續運行電壓Uc | L-N:320VAC,N-PE:255VAC |
標稱放電電流In | 20kA (8/20μs) |
最大放電電流Imax | 40kA (8/20μs) |
電壓保護水平Up(In) | L-N:≤1.5kV,N-PE:≤1.0kV |
限制電壓Up | L-N:≤1.3kV,N-PE:≤1.0kV (5kA,8/20μs ) |
暫態過電壓特性UTOV | L-N:400V/5sec，N-PE:1200V/200ms |
前置熔斷器 | 125AgL |
耐受短路電流 | 25kArms |
端子接線范圍 | 1.5 ~25mm2(柔性)/35mm2(剛性) |
告警端口最大允許工作電流 | 250V/0.5A(AC)0.1A(DC) 125V/1A(AC)0.5A(DC) |
外殼阻燃等級 | UL94 V-0 |
外殼防護等級 | IP20 |
